波紋管稱重模塊

波紋管稱重模塊（Bellows weighing module）

產品信息（Product information）

1. 產品型號：SQ-5914

2. 產品名稱：波紋管稱重模塊

3. 輸出靈敏度：2.0mV/V

4. 滯后：0.03%F.S.

5. 非線性：0.03%F.S.

6. 輸入電阻：400±20Ω

7. 重復性：0.03%F.S.

8. 輸入電阻：400±20Ω

9. 重復性：0.03%F.S.

10. 輸出電阻：352±3Ω

11. 絕緣電阻：≥5000MΩ

12. 安全超載：150%F.S.

13. 極限超載：200%F.S.

14. 電纜線尺寸：φ5×3000mm

15. 材料：合金鋼

16. 精度等級：C3

17. 防護等級：IP68

18. 蠕變（30min）：0.03%F.S.

19. 溫度靈敏度漂移：0.003%F.S./℃

20. 零點溫度漂移：0.003%F.S./℃

21. 溫度補償范圍：-10~40℃

22. 最大激勵電壓：15V

23. 激勵電壓：5~12V

24. 工作溫度范圍：-30~70℃

25. 產品量程：5/10/20/30/40/50/75/100/150/200/250/300/500kg

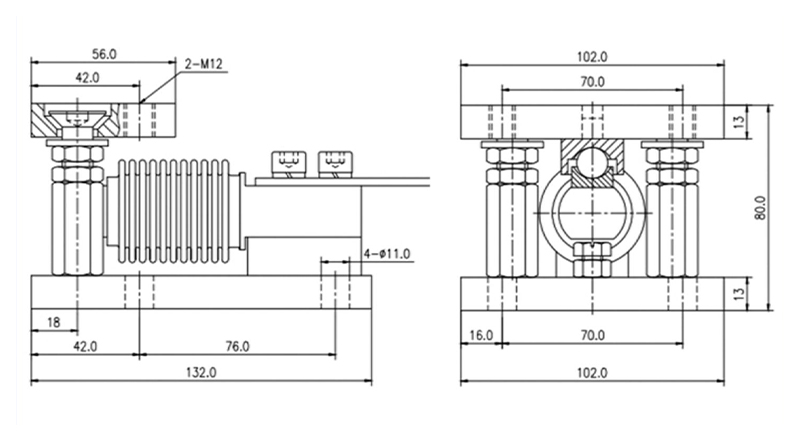

產品尺寸（Product size）

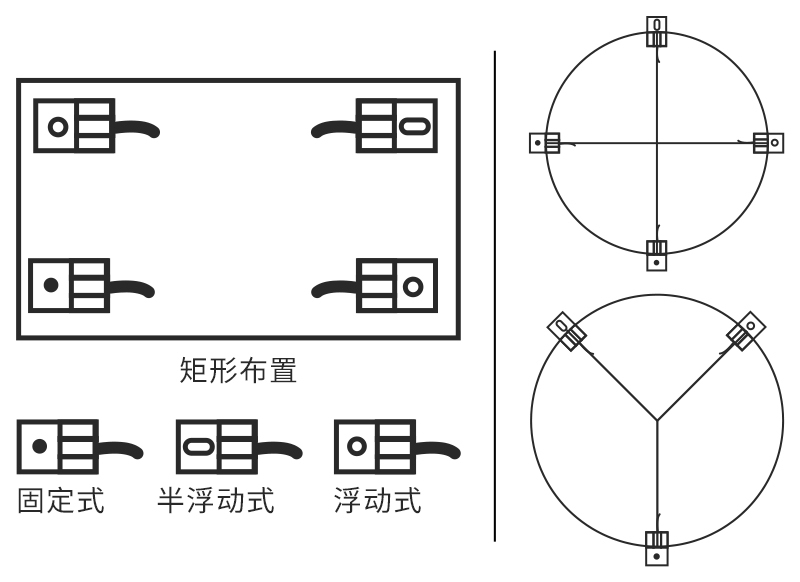

模塊安裝方式（Module installation mode）

根據傳感器的不同組裝方式分以下三種：

1.固定模塊：安裝點不會產生水平位移

2.半浮動模塊：使稱重系統能圍繞著固定點進行調整，從而

消除容器變形對稱重精度的影響

3.浮動模塊：安裝點即使在出現水平位移的情況下，仍能將

承載力精準地傳遞給傳感器

產品說明（Product description）

傳感器采用全密封結構，環境適應性較強球形聯接件，始終保持模塊垂直稱重狀態接地裝置，保護傳感器免受電源浪涌沖擊過載保護裝置，保護傳感器免受沖擊力

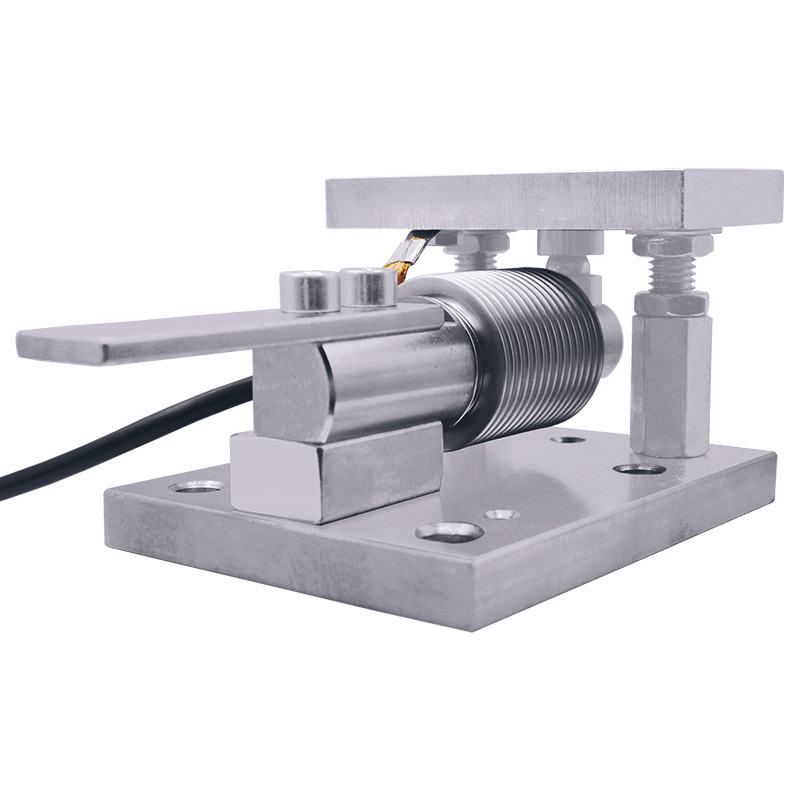

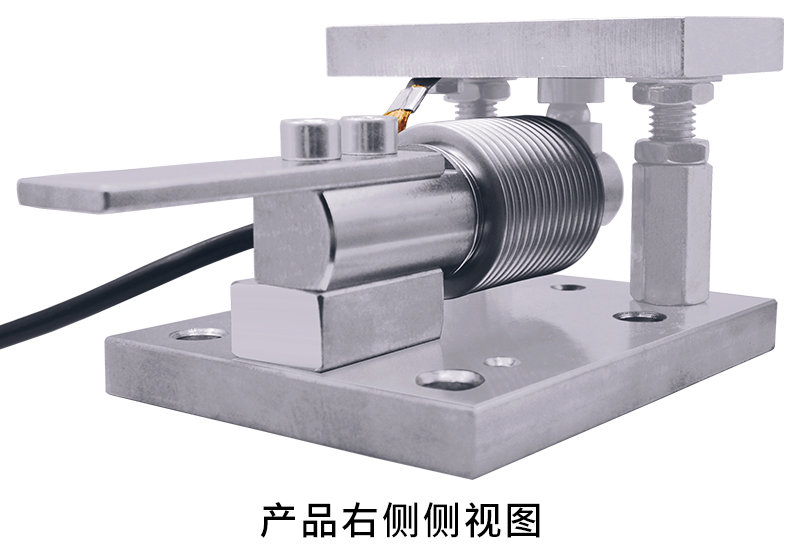

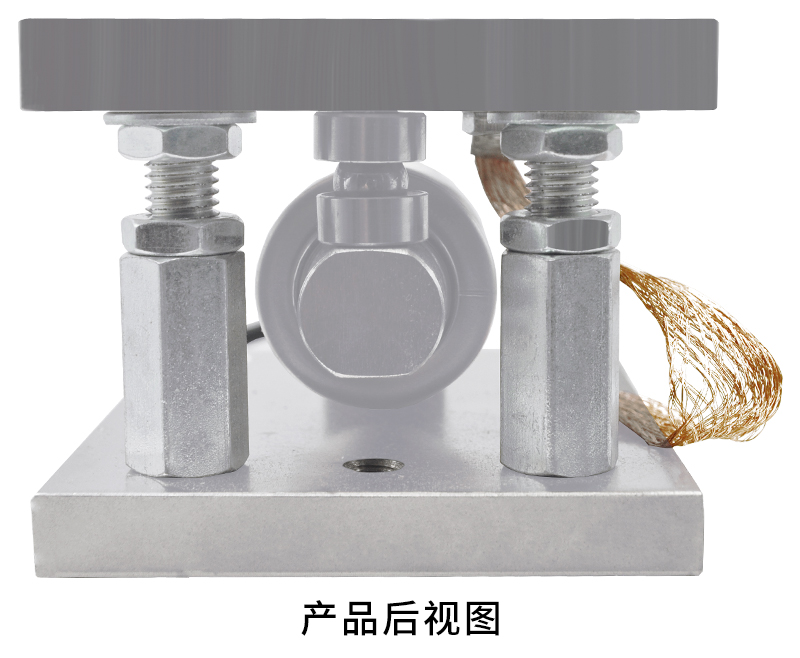

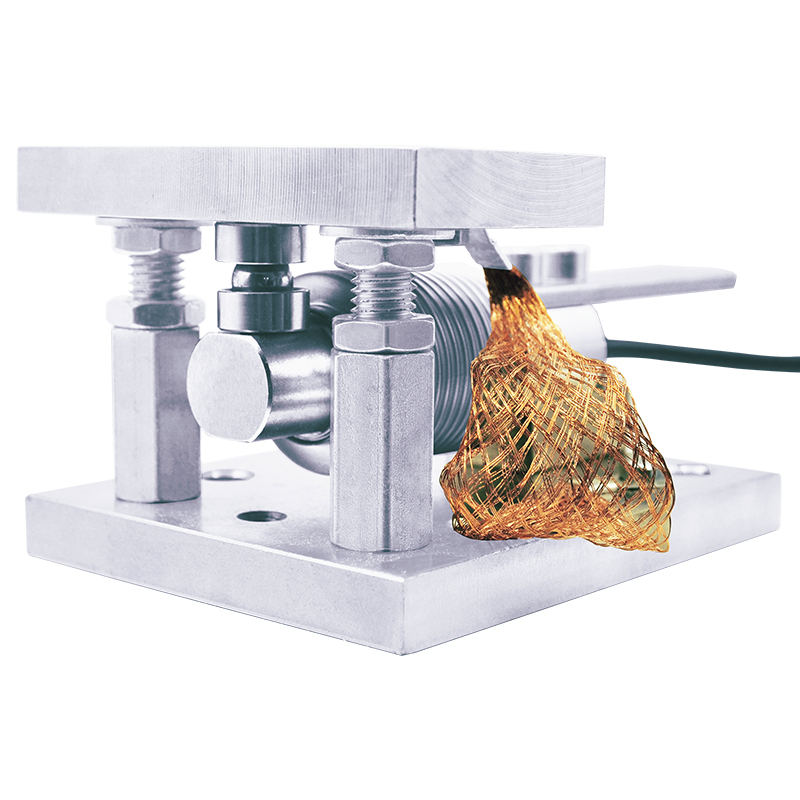

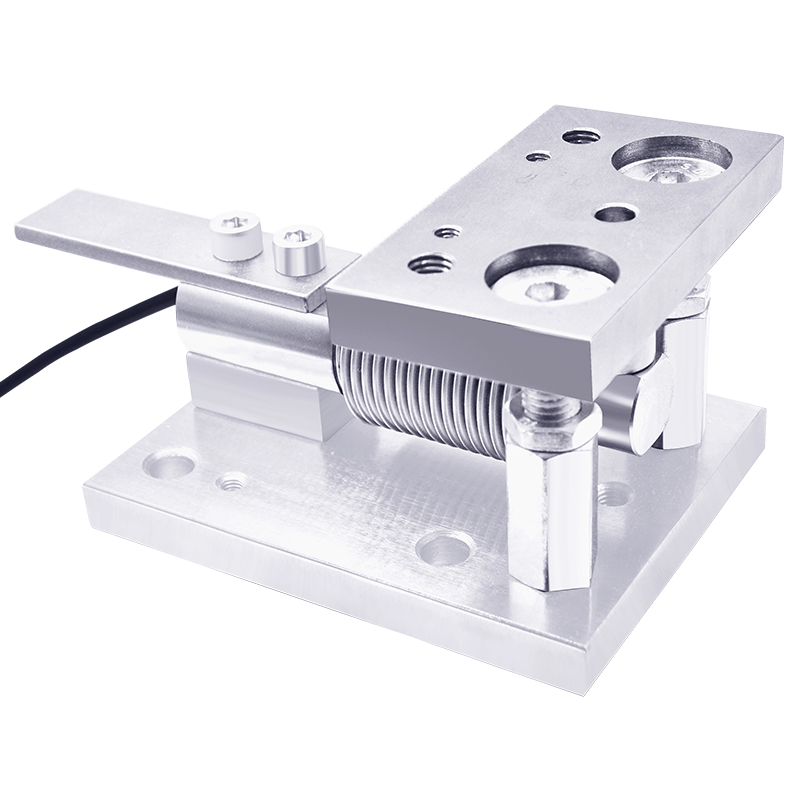

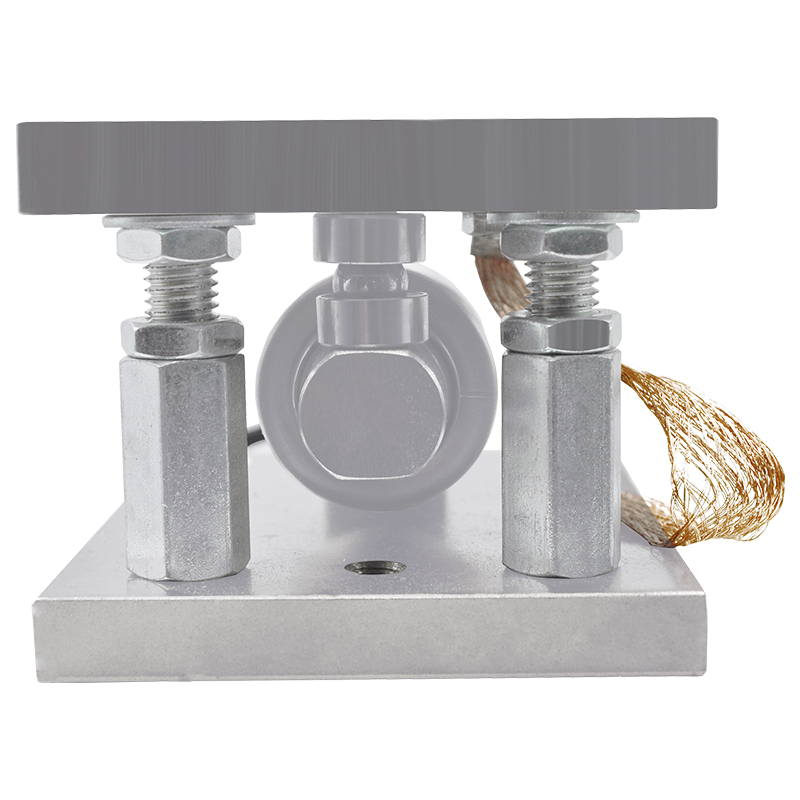

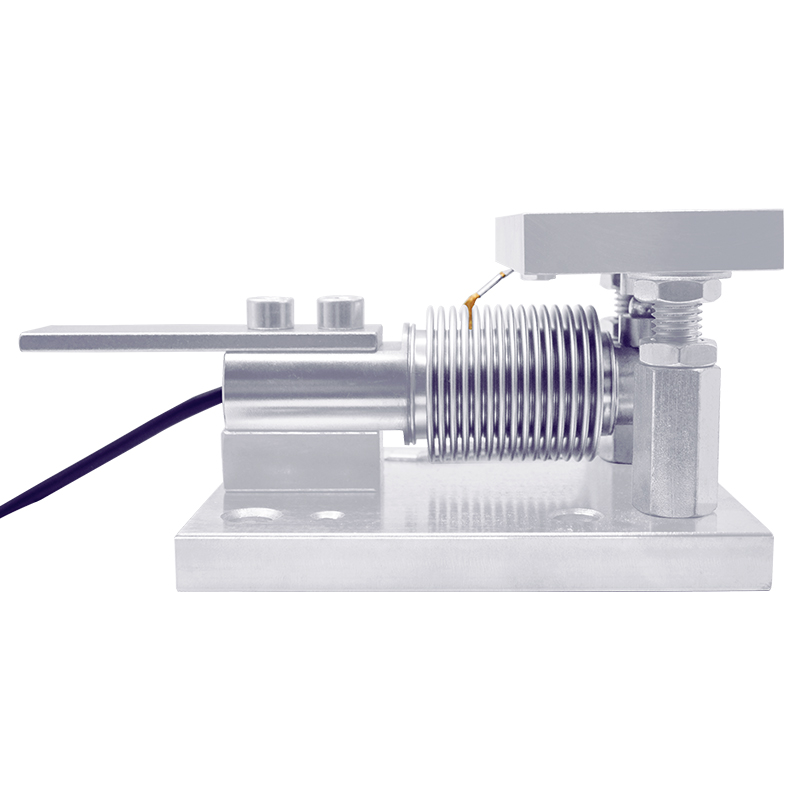

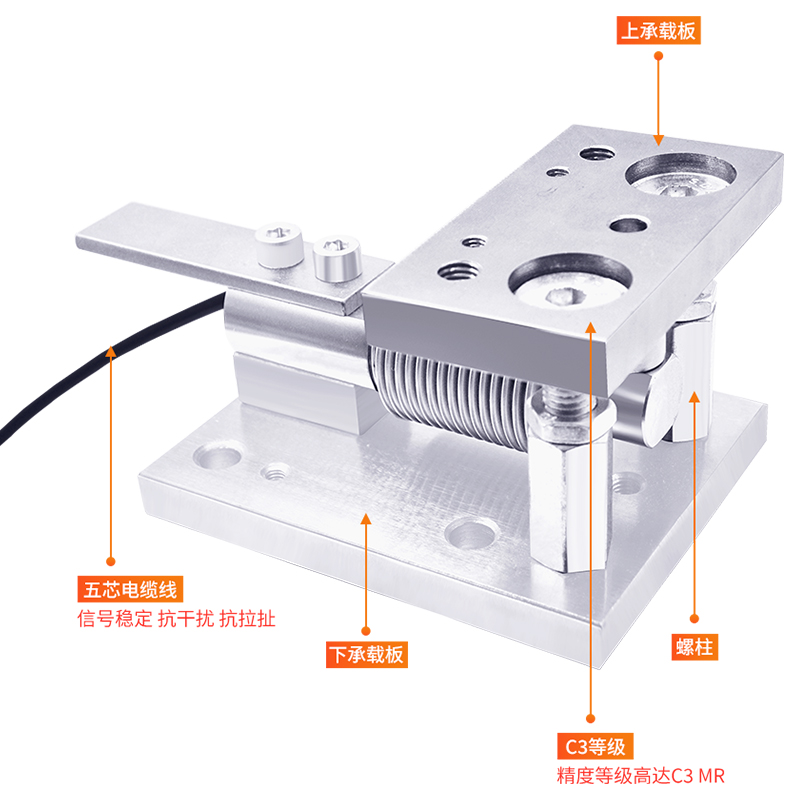

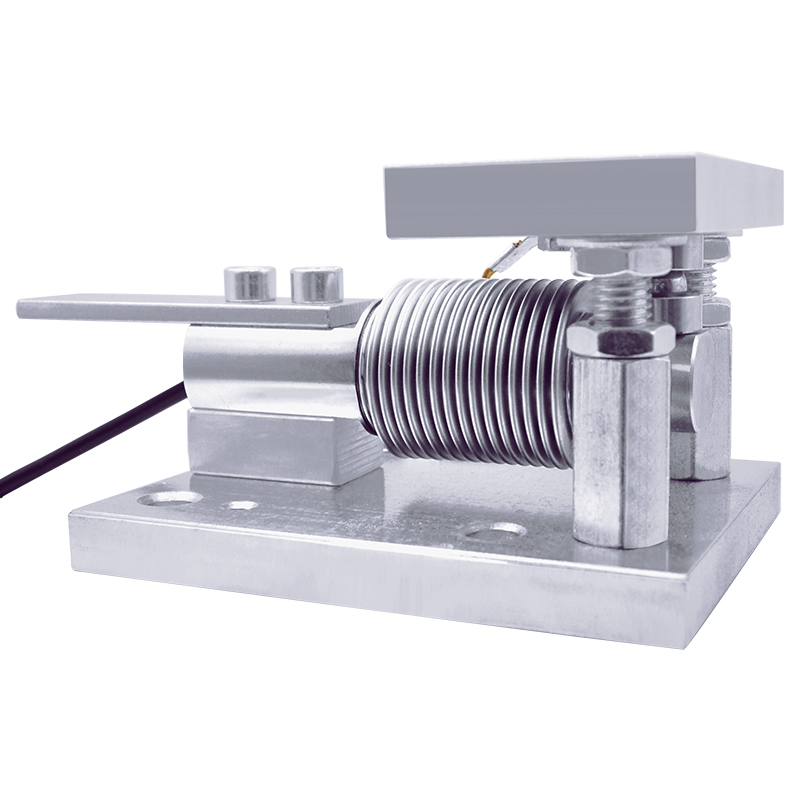

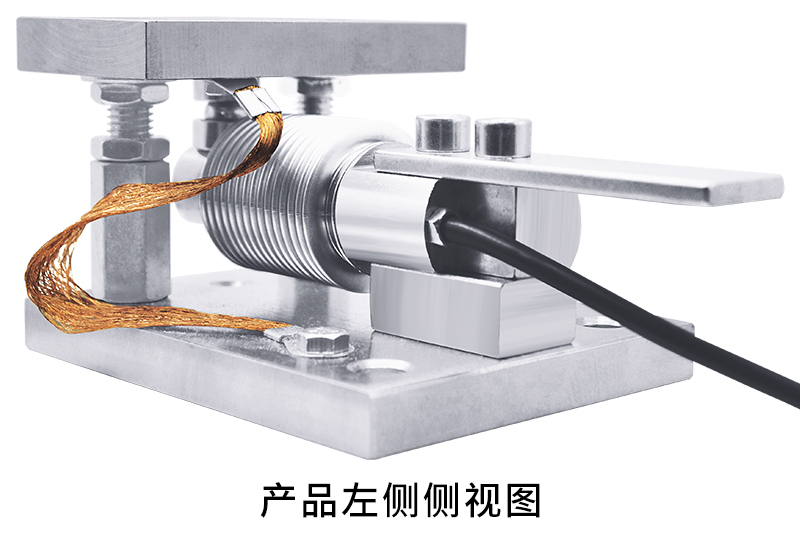

產品實拍圖（Product real picture）
