高精度稱重模塊（High precision weighing module）
產品信息（Product information）
1. 產品型號：SQ-5912
2. 產品名稱：高精度稱重模塊
3. 產品用途：汽車衡/地上衡
4. 產品量程：100kg-10t
5. 生產廠家：蘇州順強
6. 產品材質：合金鋼

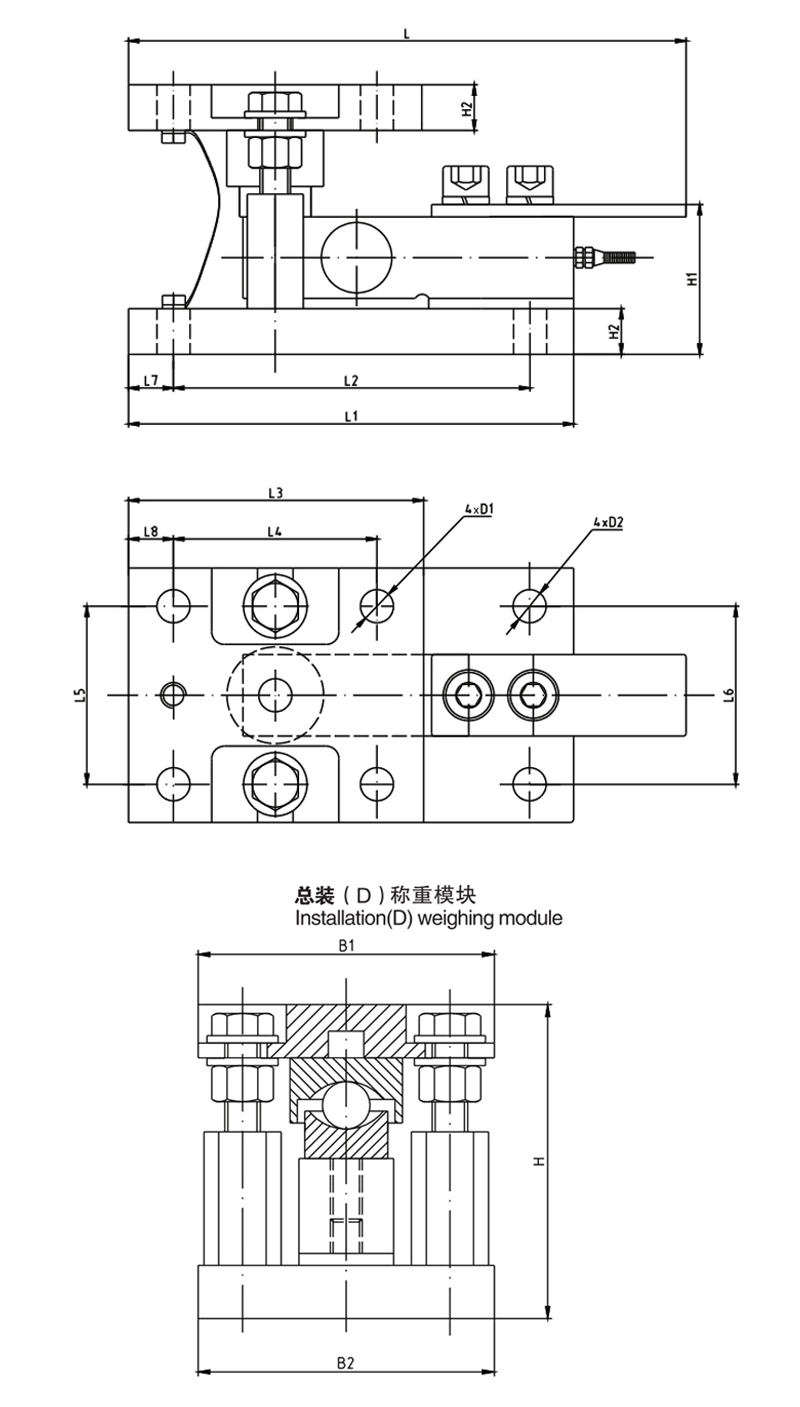

產品尺寸（Product size）
額定載荷 | H | H1 | H2 | B1 | B2 | D1 | D2 | L |
0.1~2.5(t) | 106 | 58 | 18 | 100 | 100 | φ13 | φ13 | 210 |
3~5（t） | 135 | 69.1 | 23 | 150 | 150 | φ17 | φ17 | 270 |
7.5~10 (t) | 186.3 | 91.3 | 36(上) 28.5(下) | 180 | 180 | φ26 | φ26 | 345.2 |
額定載荷 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L7 |
0.1~2.5 (t) | 175 | 140 | 116 | 80 | 70 | 70 | 17.5 | 18 |
3~5(t) | 235 | 200 | 150 | 100 | 90 | 90 | 15 | 25 |
7.5~10(t) | 310 | 250 | 210.4 | 150.4 | 110 | 110 | 30 | 30 |
產品參數（Product parameter）
精度等級：C2-C5 | 溫度補償范圍:-10~40℃ |
工作溫度范圍：-30~+70℃ | 安全過載：150%F.S |
極限過載：180%F.S | 零點平衡：±1%F.S |
零點溫度影響：±0.02%F.S/10℃ | 輸出溫度影響：±0.02%F.S/10℃ |
輸入阻抗：400±20Ω | 輸出阻抗：352±3Ω |
絕緣電阻：≥5000MΩ | 推薦激勵電壓：0~12VDC |
最大激勵電壓：15VDC | 防護等級：IP67(0.25-0.75t);IP68(1-10t); |
電纜：3m(0.25-2.5t);4.2m(3-5t);5m(7.5-10t) | 額定載荷：0.1/0.25/0.3/0.5/0.75/1/1.5/2/2.5/3/5/7.5/10t |
靈敏度：3.0±0.02MV/V(0.5-10T);2.0±0.002MV/V(0.25~3T) | |

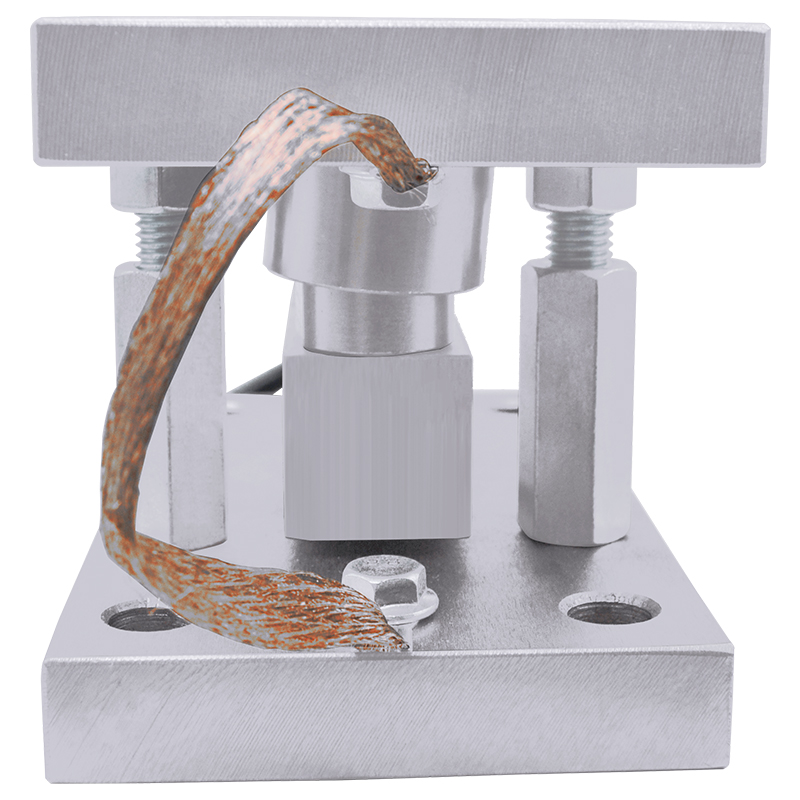

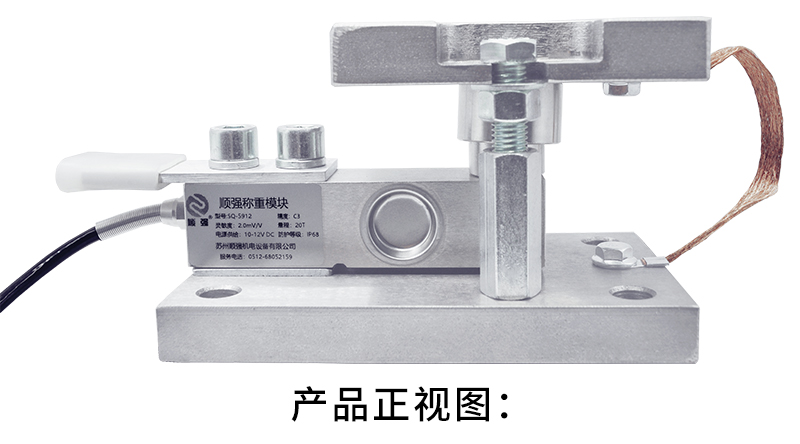

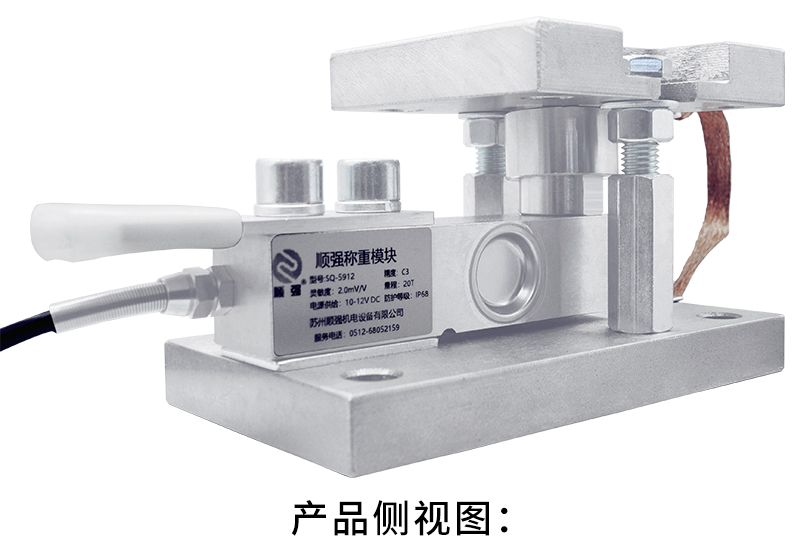

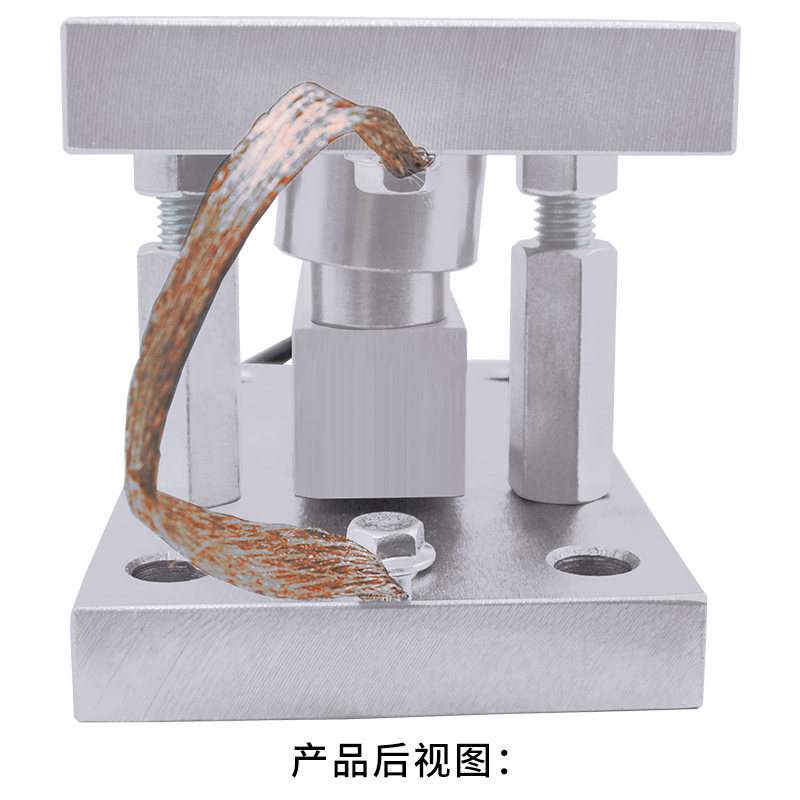

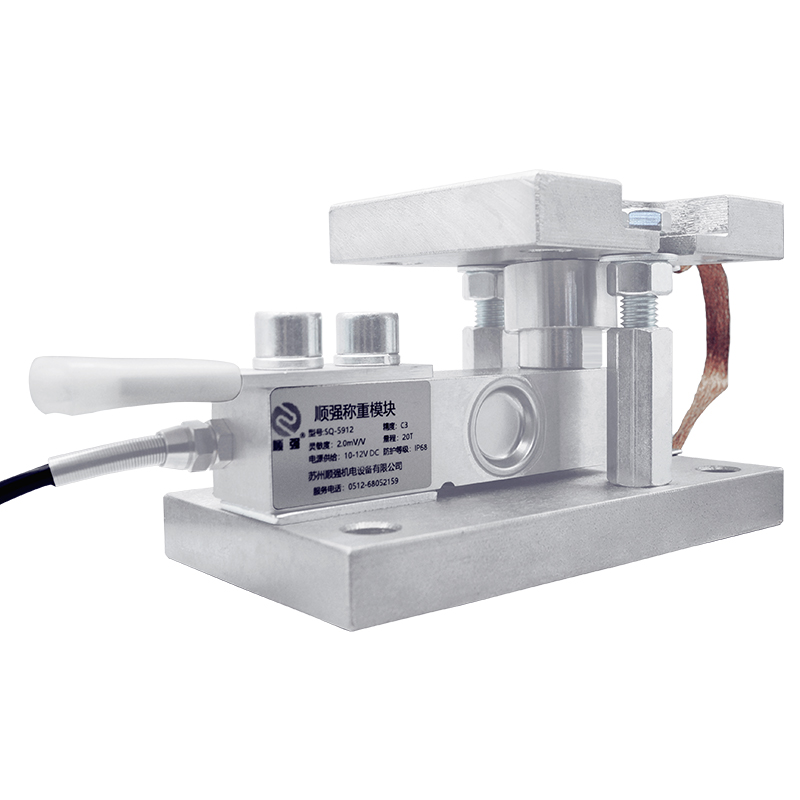

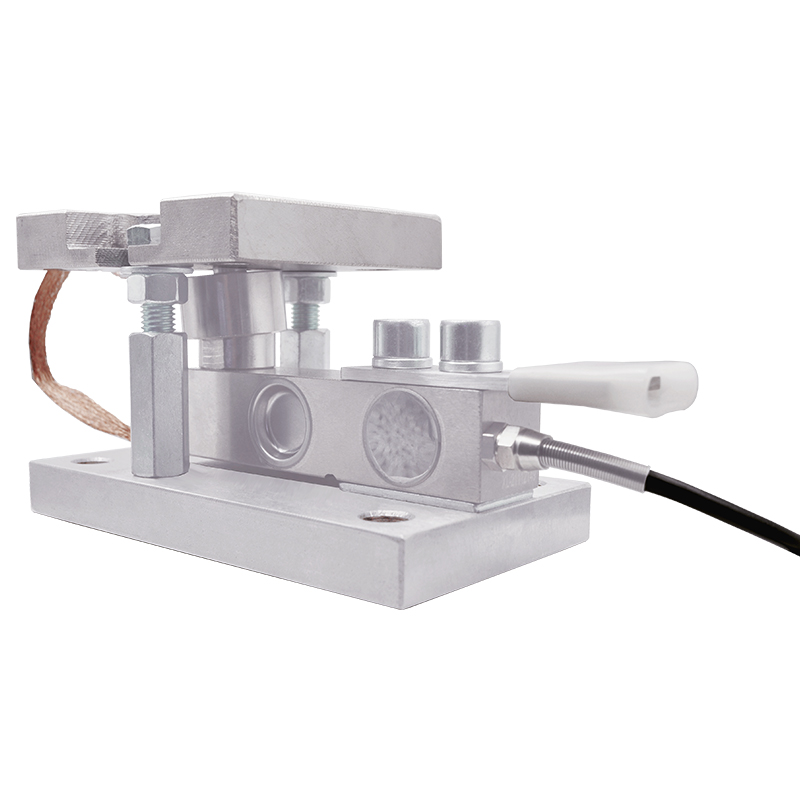

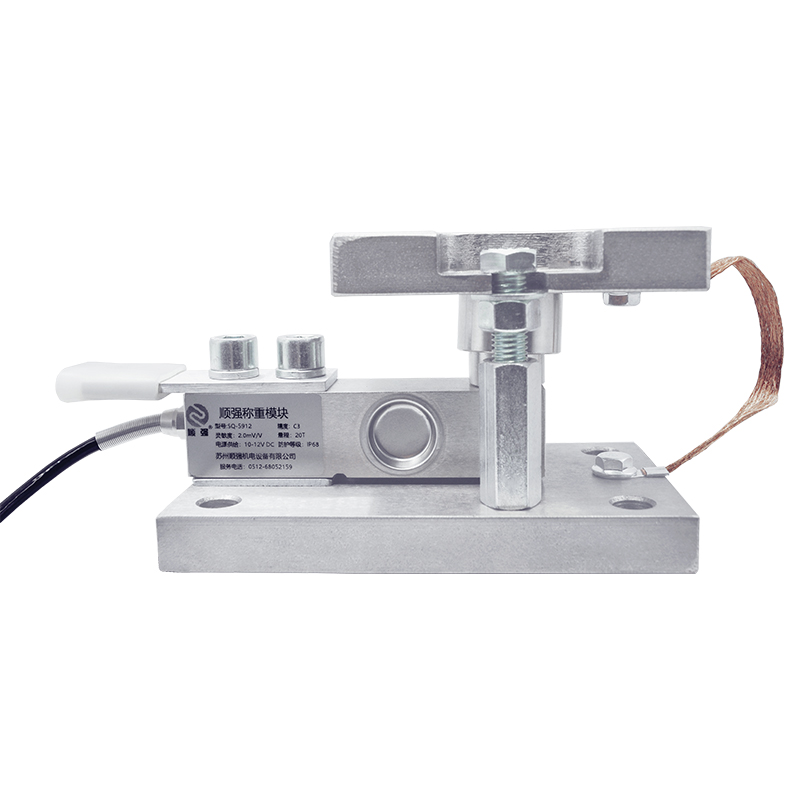

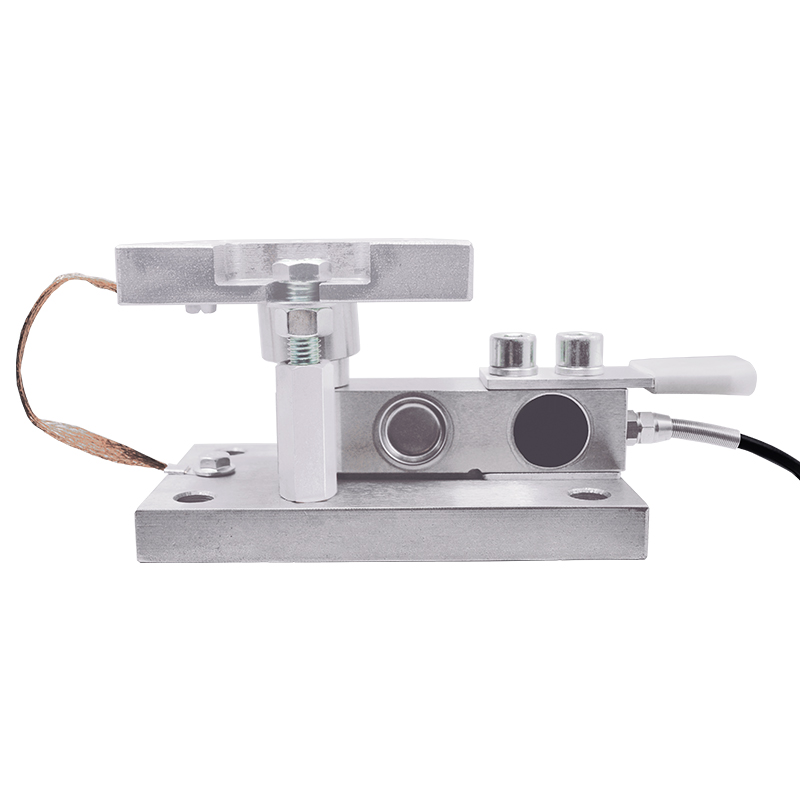

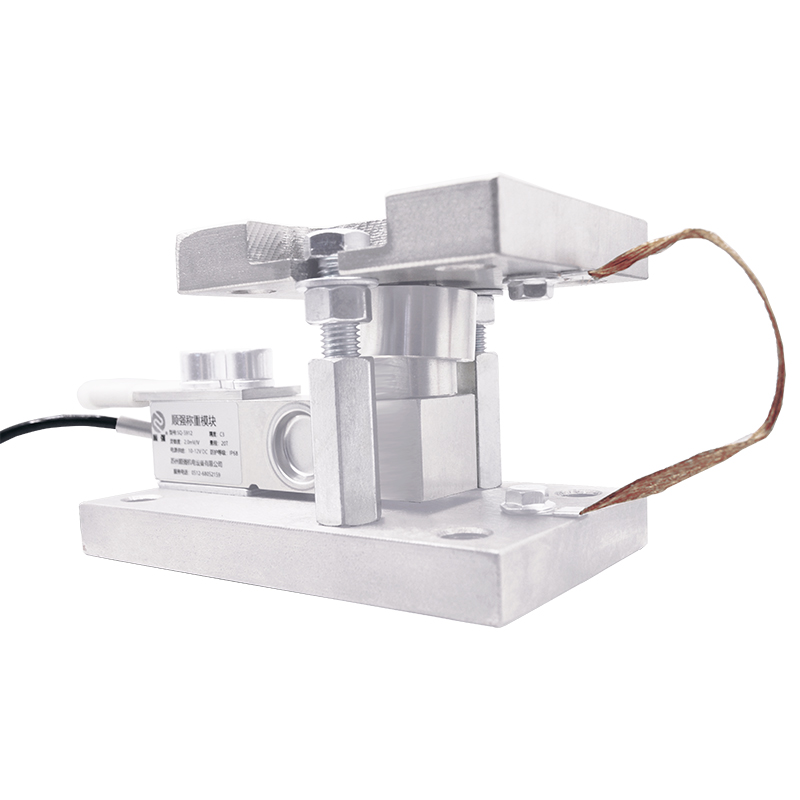

產品實拍圖（Product real picture）
