導軌式重量變送器（Guideway weight transmitter）
產品信息（Product information）
1. 產品型號：SQ-0911
2. 產品名稱：重量變送器
3. 激勵電壓：5VCD
4. 顯示精度：1/10000
5. 靈敏度：0.4~3.9MV/V
6. 輸入接口：一路晶體管
7. 輸出接口：RS485、三路晶體管

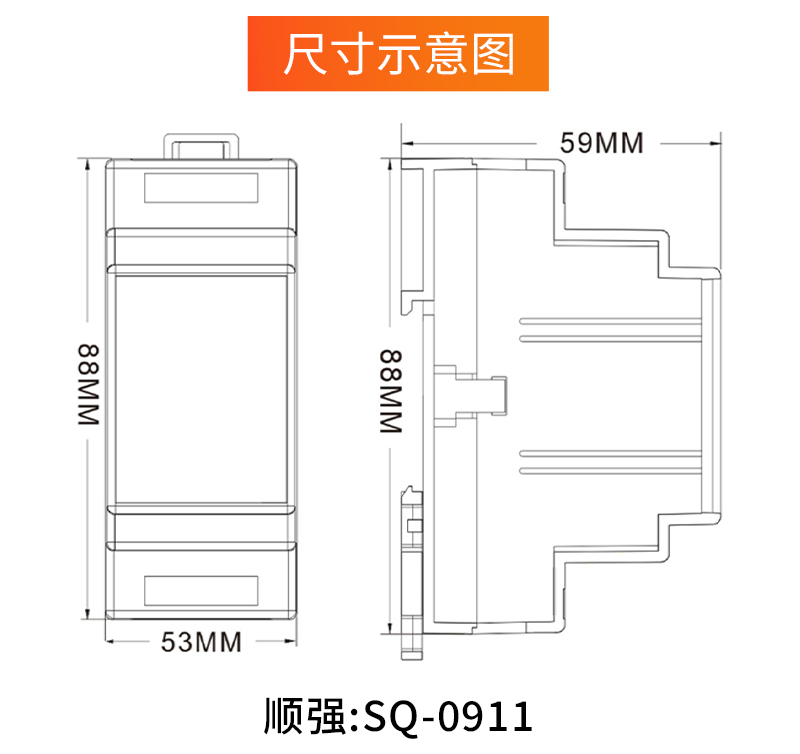

產品尺寸（Product size）
產品參數（Product parameter）
供電電壓：DC:10V~30V、輸入靈敏度:0.4~3.9mV/V | 顯示精度：1/10000、通信輸出:RS485 |
防護等級：IP64、工作溫度:-20℃~60℃ | 協議類型：Modbus RTU、A/D性能:24位,Delat-Sigma方法 |
顯示窗口：6位紅色數碼管，8個狀態指示位 | AD轉換速率：10、40、640、1280HZ |
波特率：4800、9600、19200、28800 | 耐電壓：在2000V AC50/60HZ下1分鐘 |
輸入輸出：1晶體管輸入、3晶體管輸出 | 傳感器激勵電壓：5VCD+2%,100MA（最多6只350Ω的傳感器） |
產品功能一覽（Product Function list）
F4.1=0（串口控制模式）：OUT1-2的輸出狀態由40026寄存器的bit0~bit12個位控制，0是關閉的，1是接通。此模式下2路輸入無定義（輸入無效） |
F4.1=1（上下限模式）：當重量小于等于SP1，OUT1閉合（下限）當重量大于等于SP2，OUT2閉合（上限）此模式下1路輸入定義：IN1：清零IN2：無定義 |
F4.1=2（定值模式）：當重量大于等于SP1,OUT1閉合； |
F4.1=3（二物料配料模式）：SP1-2：物料目標量，Pr1-2：提前量此模式下5路輸出定義：OUT1：物料1，對應SP1；OUT2：物料2，對應SP2；此模式下2路輸入定義：IN1：啟動 IN2：暫停/停止配料進行中，IN2有效先暫停，再按一次停止；暫停是再按IN1繼續配料。“E-11”：空配方、“E-12”：配方錯誤、“E-13”：配方超滿量程 |
F4.1=4（減量秤模式）：SP1：目標 SP2 慢速量 、SP3：提前量此模式下2路輸入定義：IN1：啟動；IN2：暫停/停止OUT1：快速 OUT2：慢速錯誤提示：“E-10”:物料不足“E-11”:空配方“E-12”:配方錯誤 |
F4.1=5（包裝灌裝模式）：SP1：目標 SP2 慢速量 SP3：提前量此模式下2路輸入定義：IN1：啟動；IN2：暫停/停止OUT1：快速 OUT2：慢速錯誤提示：“E-11”:空配方“E-12”:配方錯誤 |

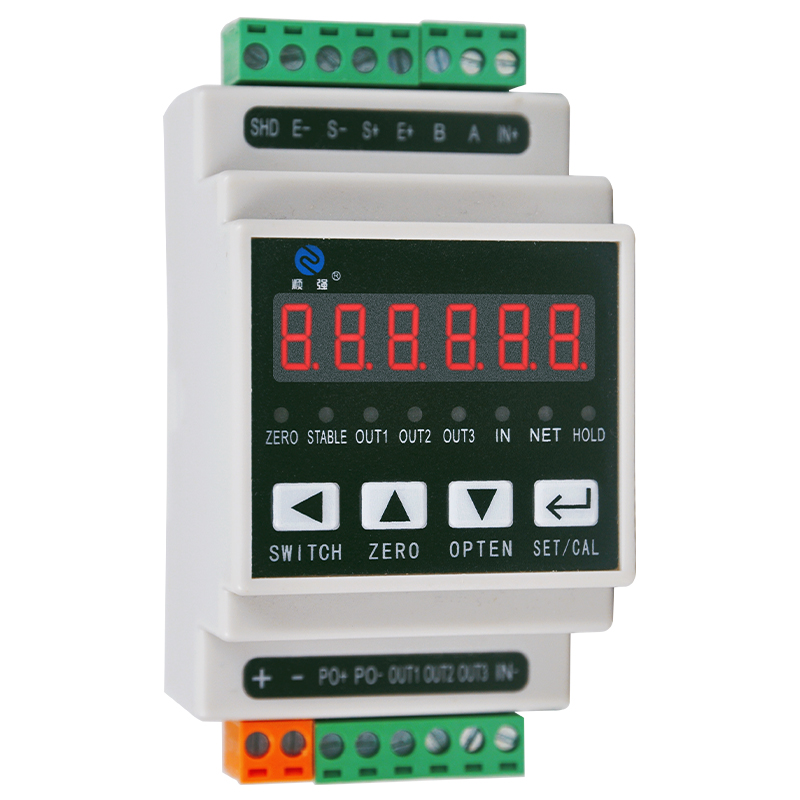

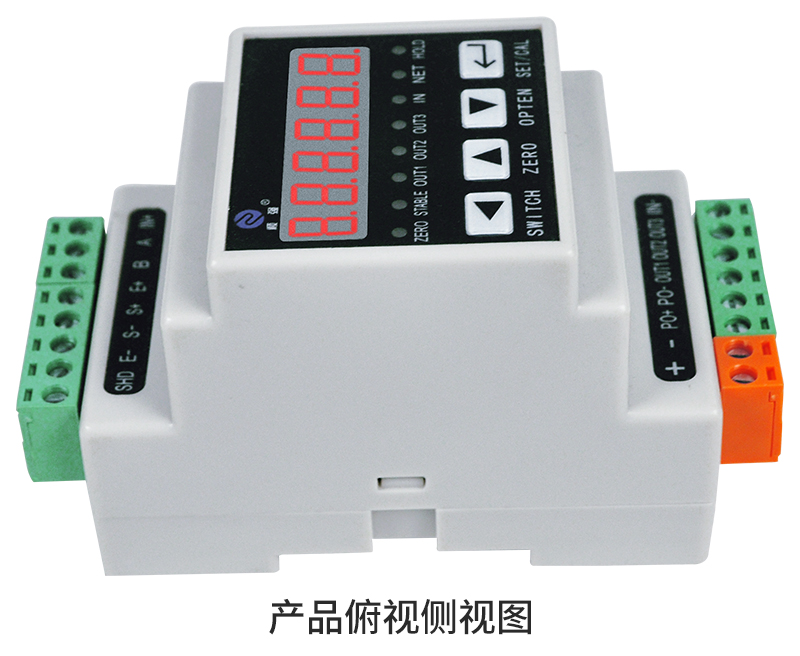

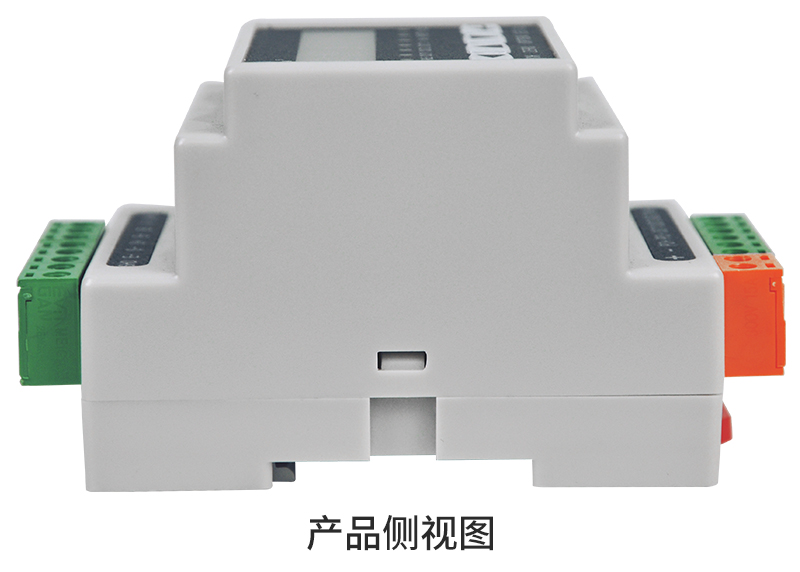

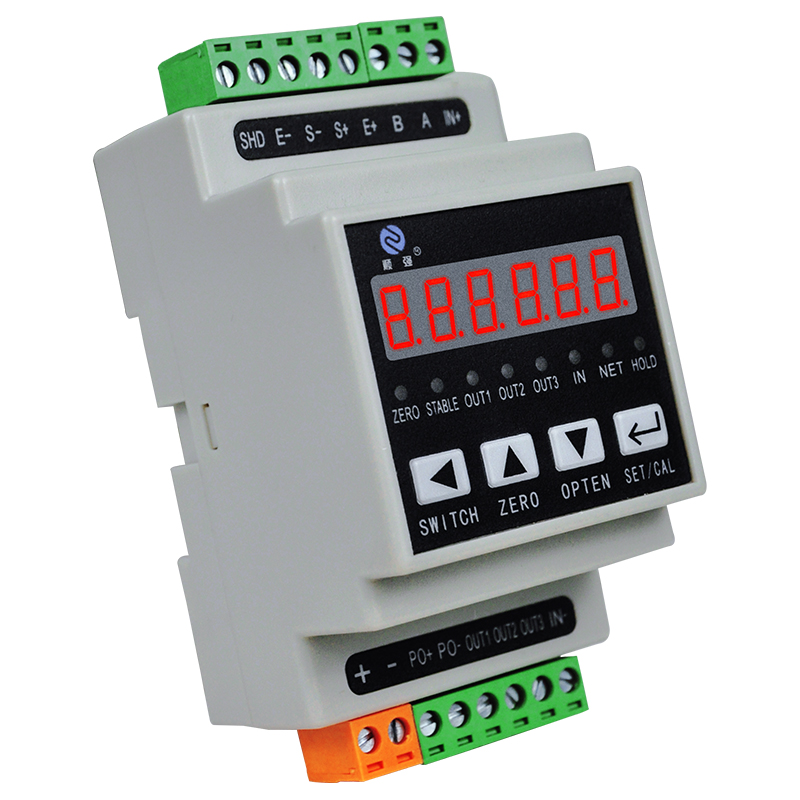

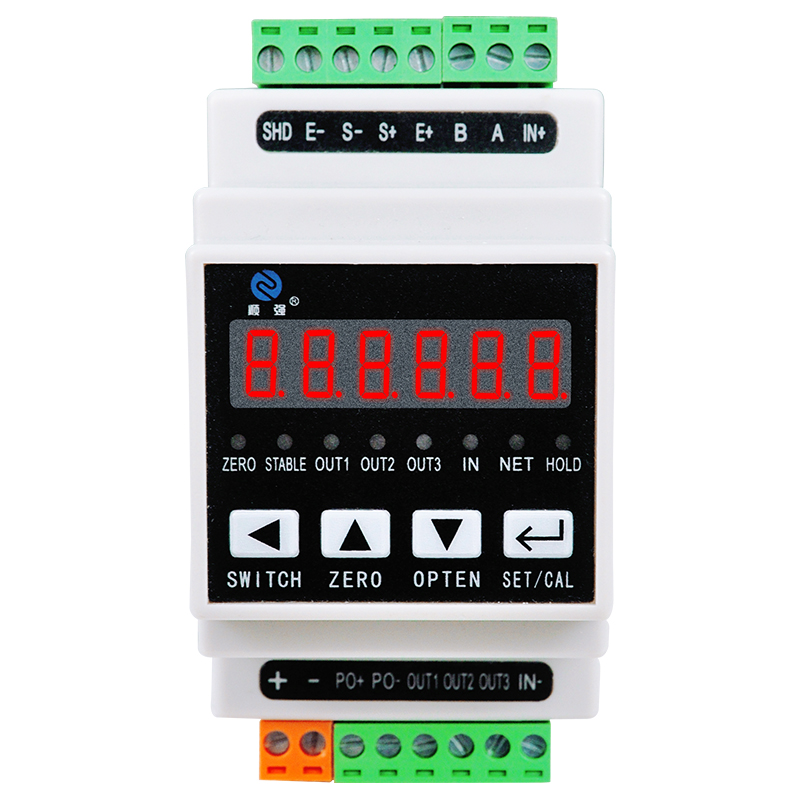

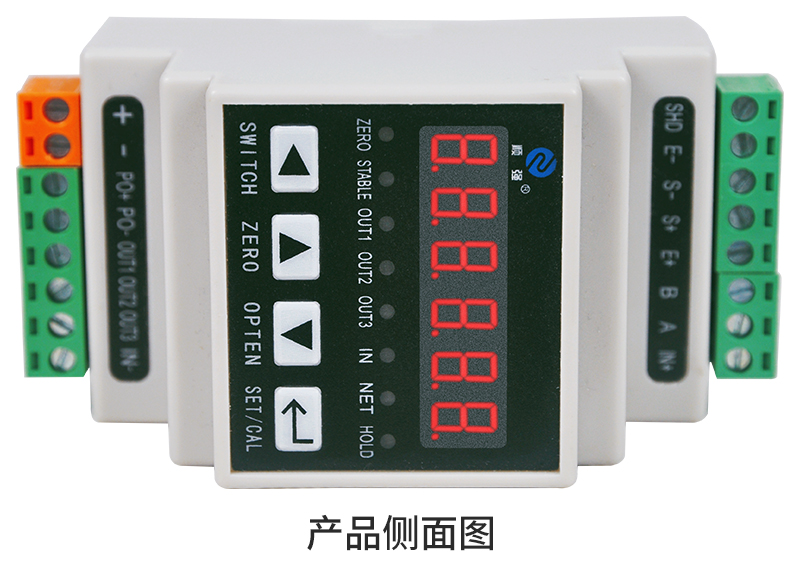

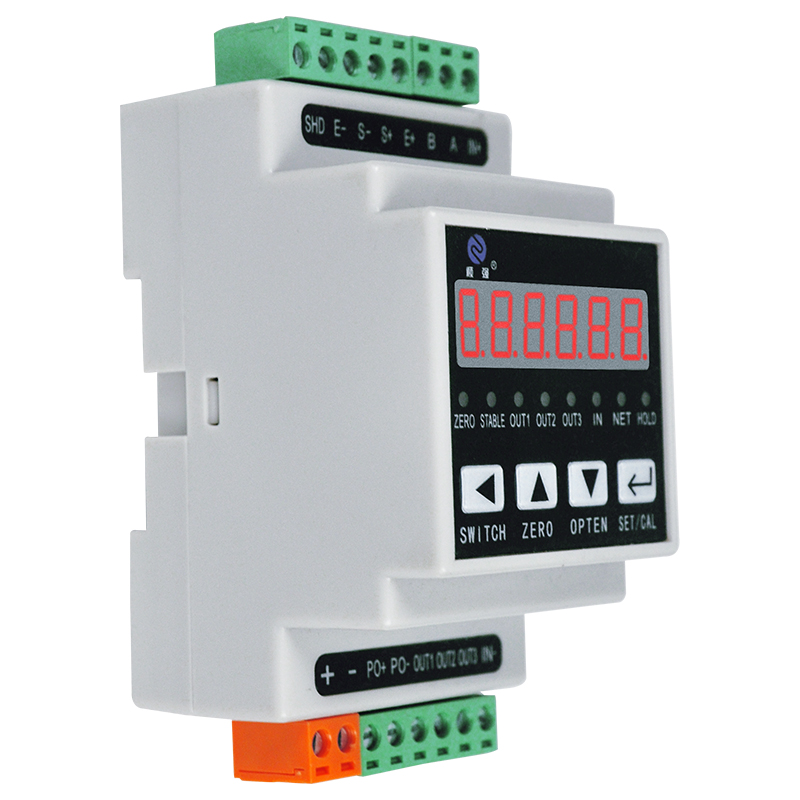

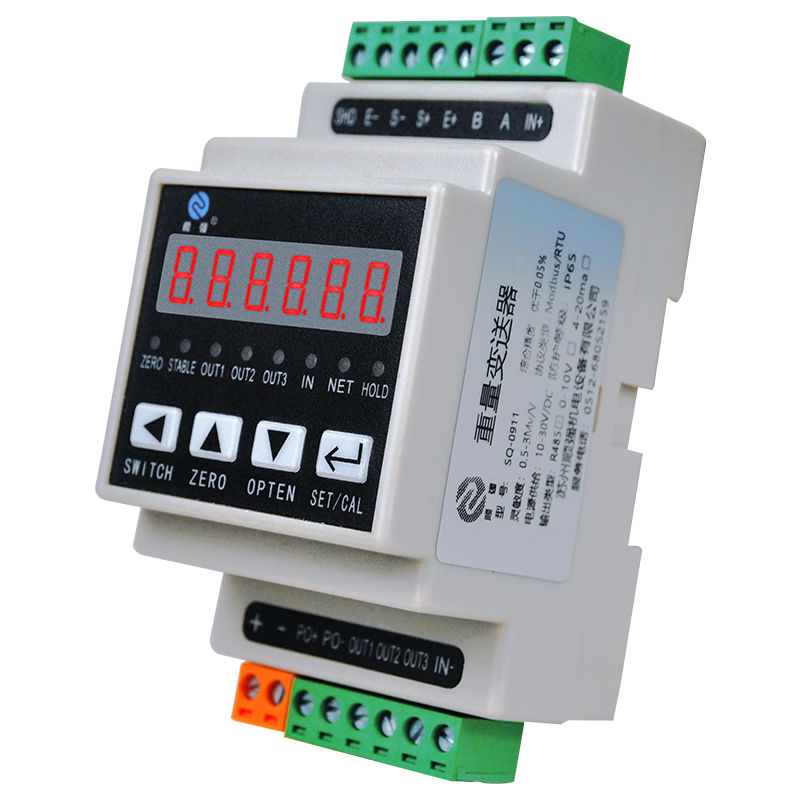

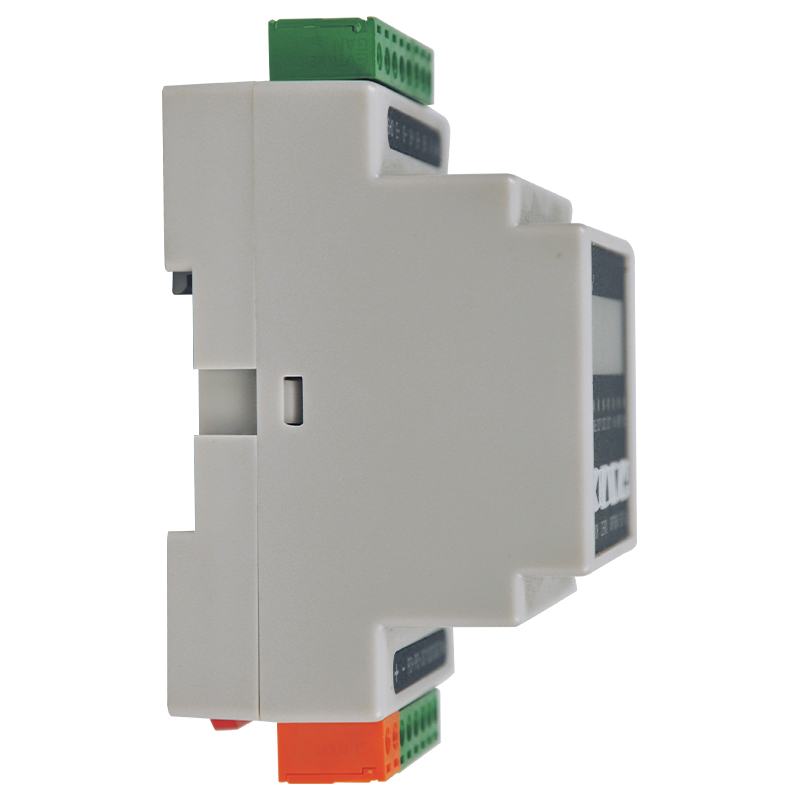

產品實拍圖（Product real picture）
